LHB900系列液位變送器

◆ 液位變送器有下列三種形式

精度高，穩定性好。
LHB-902投入式液位變送器
LHB-903插入桿式液位變送
LHB-904平法蘭式液位變送器

LHB-902外形尺寸

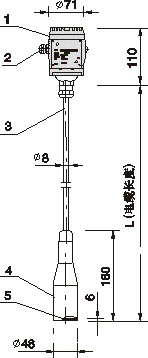

投入式液位變送器 (普通形式連接) 1、變送器外殼 2、信號線纜接頭 3、傳感器電纜 4、傳感器外殼 5、傳感器	投入式液位變送器 (外螺紋形式連接) 1、變送器外殼 2、信號線纜接頭 3、外螺紋G2 4、傳感器外殼 5、傳感器	投入式液位變送器 (法蘭形式連接) 1、變送器外殼 2、信號線纜接頭 3、法蘭 DN50、 DN80、DN100 4、傳感器電纜 5、傳感器外殼 6、傳感器

LHB-904外形尺寸

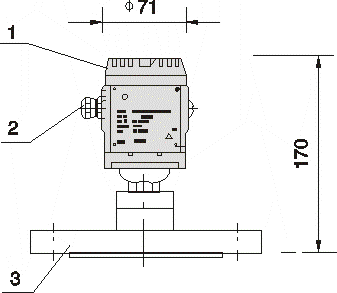

平法蘭式液位變送器
1、變送器外殼
2、信號線纜接頭
3、連接法蘭

◆ LHB-903外形尺寸

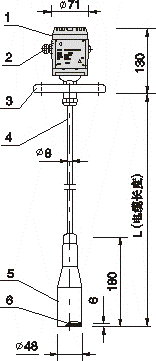

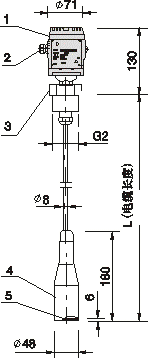

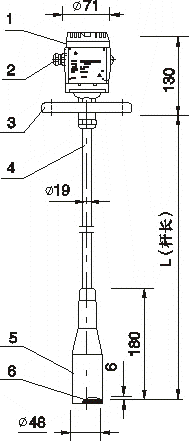

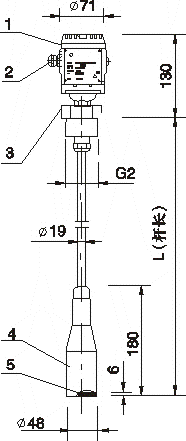

插入桿式液位變送器 (法蘭形式連接) 1、變送器外殼 2、信號線纜接頭 3、法蘭 DN50、 DN80、DN100 4、傳感器電纜 5、傳感器外殼 6、傳感器	插入桿式液位變送器 (外螺紋形式連接) 1、變送器外殼 2、信號線纜接頭 3、外螺紋G2 4、傳感器外殼 5、傳感器

固定配件

LHB-902/903型投入式和插入桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供G2的內螺紋或法蘭等工藝設施時，可選擇普通形式的液位變送器，它有墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可供選擇，使您在現場安裝時得心應手。

◆LHB-903外形尺寸

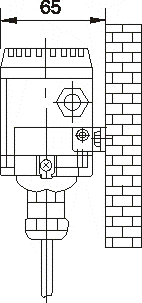

墻壁安裝 [1-螺釘M5 2-膨脹螺釘M8]

水平管架安裝	垂直管架安裝

配重和防護罩

在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用。配重以法蘭形式提供(DN50 PN4.0MPa GB116.7-88)，用戶可以用螺栓將其固定于工藝設施。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

◆ LHB-903外形尺寸


配重示意圖 1、傳感器外殼 2、螺釘M3 3、配重法蘭DN50	防護罩示意圖 1、傳感器外殼 2、螺釘M3 3、防護罩

法蘭尺寸

公稱通徑 DN	法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔徑 n	螺栓數量	螺栓尺寸 Th	密封面直徑 d	密封面高度 f	法蘭厚度 C
50	165	125	18	4	M16	99	3	20
80	200	160	18	8	M16	132	3	24
100	235	190	22	8	M20	156	3	24

LHB-900型液位變送器選型表

902	投入式液位變送器
903	插入式液位變送器
904	平法蘭式液位變送器
	代號	測量范圍			超壓
	18	0-1 KPa			1MPa
	36	0-2 KPa
	1	0-7 KPa
	3	0-20 KPa
	5	0-35 KPa
	10	0-70 KPa
	15	0-0.1 MPa
	30	0-0.2 MPa			2.5MPa
	50	0-0.35 MPa
	100	0-0.7 MPa			4MPa
	150	0-1.0 MPa
		代號	安裝連接件及傳感器外殼材質
		Cr	1Cr18Ni9Ti不銹鋼
		F	其它防腐材料
		H	碳鋼鍍鎳
			代號	過程連接形式
			J	普通形式
			D5	法蘭DN50 PN4.0MPa GB9116.7-88
			D8	法蘭DN80 PN4.0MPa GB9116.7-88
			D10	法蘭DN100 PN4.0MPa GB9116.7-88
			G	外螺紋G2
			K	其它形式
				代號	密封材料
				W1	氟橡膠
				W2	丁腈橡膠
				W3	其它
					代號	附加功能
					M	帶模擬顯示表
					B1	垂直管架安裝附件
					B2	水平管架安裝附件
					B3	墻壁安裝附件
					P	法蘭配重附件
					Q	防護罩附件
					Cr	插入桿材料1Cr18Ni9Ti
					E	插入桿特殊要求
					d	防爆型ExibⅡBT4~6
					L	傳感器電纜長度 m

LHB903	15	Cr	D5	W1	MPCrdL1.5
