1151GP、DP型遠傳壓力、差壓變送器

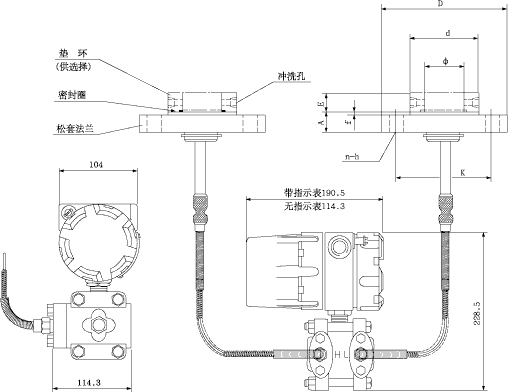

平法蘭式遠傳壓力、差壓變送器

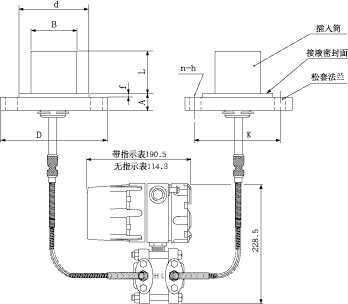

通徑≤2"結構

通徑≥2"結構

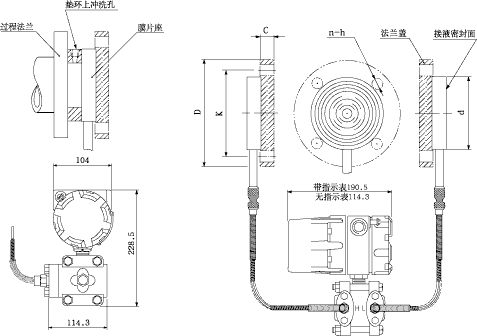

◆ 外形尺寸 凸法蘭式遠傳壓力、差壓變送器   扁平式遠傳壓力、差壓變送器 ◆ 外形尺寸     LT型法蘭式液位變送器             表 20. 遠傳裝置聯接法蘭尺寸表（適用于：RFW,EFW和PFW型） 法蘭規格 外形尺寸 墊環 安裝尺寸 插入筒尺寸 代號 通徑 壓力等級 外徑 D 凸徑 D 厚度 凸高 f 直徑 F 孔徑 φ 分布圓  K 孔數 n 直徑 h 直徑 B 凸出長度  L A E 0A1 1" 150Lb 108 - 20 24 5.5 66.5 27 79.4 4 15 -- --- 0A3 300Lb 124 23 88.9 19 0A6 600Lb 1A1 11/2" PN10/16 bar 127 79 42 98.4 15 1A3 PN25/40  bar 156 26 114.3 23 1A6 PN64 bar 28 2A1 2" 150Lb 152 92 23 92 52 120.6 19 暫供 60 60 (2") 100 (4") 150(6") 200(8") 250(10") 　 2A3 300Lb 165 26 127 8 2A6 600Lb 31 2D1 DN50 PN10/16 bar 99 21 99 125 4 2D3 PN25/40  bar 23 2D6 PN64 bar 180 29 135 23 3A1 3" 150Lb 191 127 27.5 127 79 152.4 19 77 3A3 300Lb 210 32.5 168.3 8 23 3A6 600Lb 37.5 3D1 DN80 PN10/16 bar

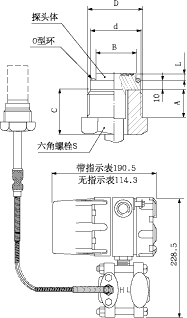

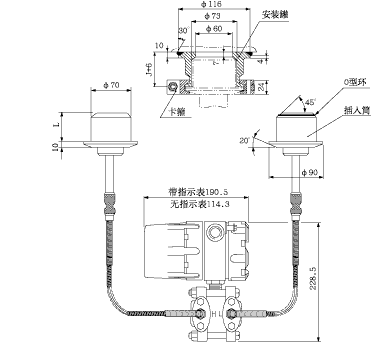

◆ 衛生式遠傳壓力、差壓變送器                                                            安裝示意圖　 ◆ 螺紋聯接式遠傳壓力變送器 表.21 形式 \ 尺寸 聯接螺紋直徑  D M33×2（G1"） M48×3（G11/2"） M60×3（G2"） 六角對邊  S 36 50 63 螺紋長度  A 20 30 30 總    長  C  40 60 70 探頭直徑  d 30 44 55 膜片直徑  B 24 35 44 允許小面積(KPa) 1000 300 100 附注 1.可提供指定尺寸的聯接螺紋。 2.凸出長度L為：0.5"（12.5mm）、1"（25mm)、2"（50mm)三種。

遠傳壓力、差壓變送器選型

1151GP型遠傳壓力變送器主體選型表   1151DP型遠差壓變送器主體選型表

EFW凸法蘭式遠傳裝置選型表   PFW扁平式遠傳裝置選型表

RTW螺紋安裝式遠傳裝置選型表   RFW平法蘭式遠傳裝置選型表

SSW衛生式遠傳裝置選型表   UCW螺紋聯接式遠傳裝置選型表

 LHB-1151GP型遠傳壓力變送器主體選型表

代號    測量范圍   (KPa)
4        0 -6.2  ∽  37.4
5        0 -31.1 ∽  186.8
6        0 -117  ∽  689.5

7        0 -345  ∽  2068
8        0 -1170 ∽  6895
9        0 -3450 ∽  20680
0        0 -6895 ∽  41370


代號    輸出形式
E        4-20mA．DC       模擬放大器，線性輸出
SF       4-20mA．DC       數字放大器，帶4¹/2位數字顯示
S        4-20mA．DC       智能放人器．采用HART協議通訊

代號    ^{結構材料}    容室和接頭       隔離膜片
12                   碳鋼               316L鋼
22                   316L鋼             316L鋼
（注：一般選用代號12，在潮濕和腐蝕場合時選代號22。）

代號    灌充液
L        低粘度硅油    -60 _~ 150℃       ρ=0．93
S        普通硅油      -45 _~ 205℃       ρ=0．96
S        高溫硅油      -10 _~ 300℃       ρ=1. 07
N        植物油        -15 _~ 200℃       ρ=0．92
W        蒸餾水         5  _~  70℃        ρ=1．00
（注：代號N、W用于衛生要求嚴格的場合，可避免灌充值泄漏對工藝介質造成污染。）

代號    毛細管長度
05       1.5 (5ft)
10       3.0 (10ft)
（注：無特殊要求時，均填寫代號05，即毛細管長1.5米）

代號    選用件
M1       線性指示表 0-100％刻度
M4       數顯指示表 0-100％刻度
B1       管裝彎支架 (安裝管φ60)
B2       板裝彎支架
B3       管裝平支架 (安裝管φ60)
d        隔爆型，防爆標志 Exd Ⅱ BT4—6

PFW扁平式遠傳裝置選型表

代號    沖洗備用孔
11       無
21       有
（注：沖洗孔位于墊環上。）

代號    遠傳膜片材料
A        316L鋼
B        哈氏合金C
C        鉭
N        鎳200
V        蒙耐爾合金
H        鈦

代號    安裝法蘭通徑
2        2"或DN50
3        3"或DN80
4        4"或DN100
（注：1.選用量程代號3時，必須配用通徑4"或DN100法蘭。）

代號    安裝法蘭標準
A        ANSI和HG20615
D        DIN和HG20592

代號    安裝法蘭壓力等級
1        150Lb或PN10/16bar
3        300Lb或PN25/40bar
6        600Lb或PN64bar
（注：系指安裝附件法蘭蓋的壓力等級。）

代號    ^{結構材料}    墊環    松套法蘭    膜片座
A                      316鋼     304鋼       316鋼
B                      哈氏合金C  304鋼      316鋼
E                      316鋼      碳鋼       316鋼
（注：結構材料代號B，配用除316L鋼以外的遠傳膜片。）

RTW螺紋安裝式遠傳裝置選型表

代號    沖洗備用孔
11       無
21       有

代號    遠傳膜片材料
A        316L鋼
B        哈氏合金C
C        鉭

代號    ^{結構材料}    安裝法蘭    密墊環    膜片座
11                     碳鋼       聚四氟乙烯   316鋼
31                     304鋼      聚四氟乙烯   316鋼
（注：結構材料代號31配用除316L鋼以外的遠傳膜片。）

代號    接液蓋

A       316L鋼

B        哈氏合金C

C        碳鋼

（注：接液蓋材料代號B配用除316L鋼以外的遠傳膜片。）

代號    導壓螺孔
11        NPT   ¹/₄
12        NPT   ³/₈
13        NPT   ¹/₂
14        NPT   ³/₄
15        NPT   1
17        NPT   1¹/₂(此時不帶沖洗孔)

代號    插入筒
31       直徑3"（φ70），壓力等級150LB（2MPa）
33       直徑3"（φ70），壓力等級300LB（5MPa）

代號    ^{結構材料}    遠傳膜片    插入筒    卡箍
11                     316L鋼       316鋼      碳鋼
31                    哈氏合金C    316鋼      304鋼
（注：結構材料代號31配用除316L鋼以外的遠傳膜片。）

代號    凸出長度
2        50  (2")
4        100 (4")
6        150 (6")

代號    安裝附件
N        不帶   ,
Y₁       帶卡箍
Y₂       帶卡箍和安裝罐
（注：代號N和Y₁用于備品供貨，代號Y₂用于新設備安裝。）

◆ 用途     遠傳壓力、差壓變送器是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力，該壓力經毛細管內的灌充硅油(或其它液體)傳遞至變送器的主體，然后巾變送器主體內的δ室和放大線路板，將壓力或差壓轉換成4—20mA．Dc信號輸山(參見結構原理圖)。    遠傳壓力、差壓變送器與智能放大板組合，可構成智能遠傳壓力、差壓變送器，與符合HART協議的手操器配合，可以相互通訊，進行設定和監控。    為了適應不同的安裝需求，本系列變送器具有多種形式的遠傳裝置供用戶選擇，變送器的主體結構與差壓、壓力變送器相同。                  結構原理圖     遠傳變送器和主要用于以下場合的測量： ▲ 高溫下的粘稠介質  ▲ 易結晶的介質  ▲ 帶右固體顆?；驊腋∥锏某恋硇越橘|(zhì)  ▲ 強腐蝕或劇毒性介質     可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作。 ▲ 測量界面和密度    遠傳裝骨可避免不問瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況。 ▲ 衛生清潔要求很高的場合    如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質交叉污染。 ◆ 產品特點 ▲ 逐臺進行模擬“在線運行”考核，保證變送器在極限環境溫度、介質溫度和工作壓力(包括正壓或真空)下，穩定而可靠地工作。 ▲ 采用“動態型面”遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。 ▲ 選用全熔焊和剛性密封結構的灌充系統，根除了漏油現象的發生。 ▲ 設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。 ▲ 品種、形式利尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要。 ▲ 可提供各種特殊需要產品，包括高溫、高真空、快響應和不等長毛細管(差值≤4．5米)遠傳差壓變送器。 ◆ 技術參數和性能 表 19. 主要技術參數 名稱 安裝方式 量程(KPa) 精度 過載壓力或靜壓(MPa) 靜壓影響(%) 溫度影響(%/28℃) 代號 調整范圍 環境溫度 介質溫度 GP 扁平式 DP/PFW 3 4 5 6 1.3∽7.5 6.2∽37.4 31.1∽186.8 117∽689.5  0.25 2 5 10 ±0.25 (量程3加倍) ±0.25 (量程3加0.5倍) ±0.10 (量程3加0.5倍) 凸法蘭式 DP/EFW 螺紋安裝式 DP/RTW 衛生式 DP/SSW 平法蘭式 DP/RFW 7 8 345∽2068 117∽6895 AP 扁平式 DP/PFW 5 6 7 8 31.1∽186.8 117∽689.5 345∽2068 1170∽68950 0.25 上限≤7MPa為200% 上限≤21MPa為1500% 上限≤42MPa為125% -- ±0.25 　 ±0.15 　 凸法蘭式 DP/EFW 螺紋安裝式 DP/RTW 衛生式 DP/SSW 平法蘭式 DP/RFW 螺紋聯接式 GP/UCW 6 7 8 9 0 117∽689.5 345∽2068 1170∽6895 3450∽20680 6895∽41370 注： ▲ 遠傳差壓變送恭的靜壓和遠傳壓力變送器的工作壓力還取決J：選定法蘭的規格。 ▲ 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。 ▲ 遠傳差壓變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用，所產生的輸出變化：遠傳壓力變送器則是指一側的遠傳裝置受到溫度作用，所產生的輸㈩變化。 ▲ 靜壓和溫度影響，均是在滿 專業專注      品質堅守 關于利河伯 企業簡介 資訊動態 公司新聞 行業動態 產品中心 產品總匯 推薦產品 客戶服務 客戶服務 資料下載 人力資源 用人理念 招聘信息 聯系我們 聯系方式 合作伙伴 在線反饋 聯系方式 電話：0577-62926280 62925548 手機：13057887535 13706786016 E-mail：lhb@rehoboth.cn 地 址：浙江溫州樂清北白象鎮工業區 © 2019 溫州利河伯儀表有限公司 版權所有    技術支持：訊通網絡    浙ICP備11014712號    浙公網安備33038202004127號 業務咨詢 0577-62926280 13057887535 13706786016 傳真 0577-62925747 業務咨詢
