XWP803閃光報警控制儀

閃光報警控制儀

XWP803閃光報警控制儀可與各種XWP系列控制儀表或其他接點式控制檢測儀表配套使用?？赏瑫r檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前值。

儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號

XWP-X803系列

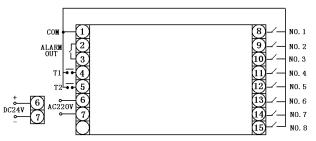

接線圖

儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

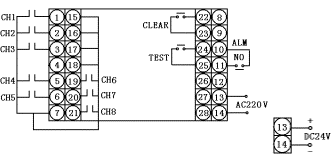

接線圖

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

三、XWP系列閃光報警控制儀型譜表

型號

代碼

說明

XWP -

□ 　□□□ 　□ □ □ □　□

特征

參數顯示：八位高亮度LED通道顯示

控制作用

803

閃光報警儀

通訊方式

□

0：無通訊；2：RS-232；8：RS－485

指示方式

八段數碼管指示

平面LED指示（無通訊）

輸入信號

接點式閉路報警

接點式開路報警

標準TTL電平

特殊規格

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC220V供電（線性電源，可省略）

平面LED指示的閃光報警器無通訊，無開關電源供電方式。

★ 型號舉例：

①XWP-X803-D-A-P-W（發光管式指示）

接點式閉路報警，DC24V饋電輸出，DC24V供電，發光管式指示。

②XWP-X803-8N-B-P-T（數字式指示）

通訊方式RS485，接點式開路報警，DC24V饋電輸出，AC90～265V供電，數字式指示。
