用途
差壓變送器主要用于測量液體、氣體或蒸氣的差壓、壓力、液位和密度，然后將其轉換成4—20mA.DC信號輸出。
差壓變送器包括LHB-DP型(基型)，HP型(高靜壓)和DR型(微差壓)三種類型。以上三類變送器與智能放大板組合，可構成智能型差壓變送器，它可通過符合HART協議的手操器相互通訊，進行設定和監控。
HP型高靜壓差壓變送器是一種適用于石化和電站高壓裝置的差壓變送器，由于其耐壓高達32MPa，并可承受單向過載壓力而不被損壞，因此能可靠地用于高壓系統的差壓測量。
DR型微差壓變送器可以將微小差壓轉換成4-20mA．Dc信號，它采用專門設計的放大線路板和特殊的溫度補償工藝，性能穩定可靠。它是用于爐膛燃燒室微壓、一次和二次風量及氣流損耗檢測的理想產品。
主要技術參術和性能
|
類型 |
量程(KPa) |
精度 | 最大過載壓力/靜壓 (MPa) | 靜壓影響（%） |
溫度影響（%/28℃) |
附注 |
|
|
代號 |
調整范圍 |
||||||
| DP | 3 | 1.3 ~ 7.5 |
0.2 |
5 10 14 |
±0.5 |
±0.3 |
1.靜壓和溫度影響的附加誤差，均系在滿量程下的值。 2.DR型經過載壓力作用后，需經重新調零后，才能正常工作。 4.HP型經過載壓力作用后，零點變化量如下： |
| 4 | 6.2 ~ 37.4 |
±0.25 |
±0.2 |
||||
| 5 | 31.1 ~ 186.8 | ||||||
| 6 | 117 ~ 689.5 |
0.25 |
±0.5 |
||||
| 7 | 345 ~ 2068 | ||||||
| 8 | 1170 ~ 6895 | ||||||
| HP | 4 | 6.2 ~ 37.4 |
25 32 |
±1.0 |
|||
| 5 | 31.1 ~ 186.8 | ||||||
| 6 | 117 ~ 689.5 | ||||||
| 7 | 345 ~ 2068 | ||||||
| DR | 2 | 0.125 ~ 1.5 |
0.5 |
2 5 |
±0.5 |
||
1151DP型差壓變送器選型表
代號 測量范圍 (KPa)
3 0 -1.3 ∽ 7.5
4 0 -6.2 ∽ 37.4
5 0 -31.1 ∽ 186.8
6 0 -117 ∽ 689.5
7 0 -345 ∽ 2068
8 0 -1170 ∽ 6895
代號 輸出形式
E 4-20mA．DC 模擬放大器，線性輸出
SF 4-20mA．Dc 數字放大器，兼有平方根輸出，并帶41/2位數字顯示
S 4-20mA．DC 智能放大器．可選擇開方或線性，并采用HART協議通訊
代號 結構材料 容室和接頭 排氣用≥液閥
1 碳鋼鍍鉻 316鋼
2 316鋼 316鋼
3 哈氏合金c 哈氏合金c
4 蒙耐爾合金 蒙耐爾合金
代號 隔離膜片
2 316L鋼
3 哈氏合金c
4 蒙耐爾合金
5 鉭
代號 靜壓允許值(MPa)
B 5
C 10
D 14
代號 灌充液種類
無 低粘度硅油
F 氟油(惰性液，用于制氧系統)
代號 選用件
M1 線性指示表 0-100％刻度
M2 平方根指示表0 10刻度
M4 數顯指示表 0-100％刻度
B1 管裝彎支架 (安裝管φ 60)
B2 板裝彎支架
B3 管裝平支架 (安裝管φ 60)
D1 排氣/排液閥裝在容室側面的上部
D2 排氣/排液閥裝在容室側面的下部
d 隔爆型，防爆標志 Exd II BT4-6
1151DP 4 E 2 2 C F M 4 B 1 0-35KPa選型舉例

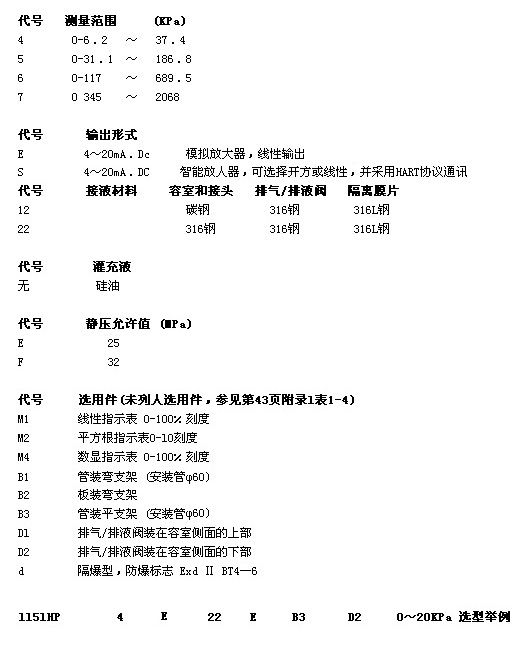

1151HP型高靜壓差壓變送器選型表
