XWP-LED系列流量積算控制儀

流量積算控制儀

　　五位瞬時流量＋八位瞬時累積顯示

　　XWP-LED系列流量積算控制儀適用于液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。

儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

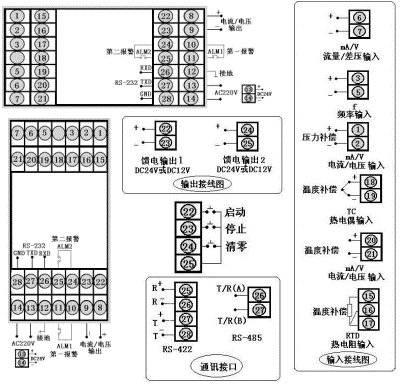

型號	XWP-LE80系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

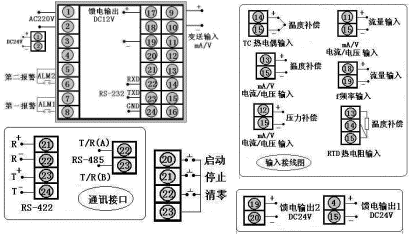

型號	XWP-LE90系列	接線圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g

XWP-LED系列流量積算控制儀型譜表

型號

代碼

說明

XWP -LE

□ □□-□ □ -□ □ □- □ □- □- □- □

5位+8位流量積算控制儀

外形尺寸

160×80mm，80×160mm

96×96mm

控制作用

無補償輸入

帶補償輸入

過熱蒸汽帶溫度壓力補償-查表法

飽和蒸汽帶溫、壓補償-查表法

用戶特定曲線補償輸入-查表法

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"輸出方式"

流量信號類型

□

參見"輸入類型"

壓力補償類型

□

參見"輸入類型"

溫度補償類型

□

參見"輸入類型"

第一報警方式

無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）

流量定量到控制 --自動啟動

流量定量過程控制--自動啟動

流量定量到控制 --自動清零

第二報警方式

無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）

流量定量到控制 --手動啟動

流量定量過程控制--手動啟動

饋電輸出

無饋電輸出（可省略）

單路DC24V饋電輸出

雙路DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表（可省略）

輸入類型：（出廠默認值）

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	說明
A	4～20 mA	-1999～99999 d	O	脈沖-集電極開路	0～5KHz	用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B	0～10 mA	-1999～99999d	G	Pt100	-200～650℃
C	1～5V	-1999～99999d	E	熱電偶E型	0～1000 ℃
D	0～5V	-1999～99999d	K	熱電偶K型	0～1300 ℃
M	0～20 mA	-1999～99999d	R	用戶特定	-1999～99999 d
F	脈沖	0～5KHz	N	無補償輸入

輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

型號舉例：

①XWP-LE802-02-AAG-NN

　　補償輸入5位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為4～20mA，溫度補償輸入類型為4～20mA，4～20mA變送輸出，無報警輸出。

②XWP-LE803-81-ACK-BL-P

　　過熱蒸汽帶溫度壓力補償?shù)?位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為1～5V，溫度補償輸入類型為熱電偶K型，繼電器控制輸出，帶RS-485通訊，帶流量定量到控制報警輸出，帶下限報警輸出，帶DC24V饋電輸出。
