XWP-LED系列數字顯示控制儀/光柱顯示控制儀

XWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對非線性輸入信號進行精度極高的線性矯正測量。

　 XWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示）,并可選擇雙光柱顯示方式。

主要特點

　　采用輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。

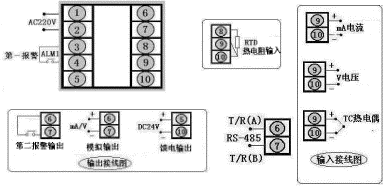

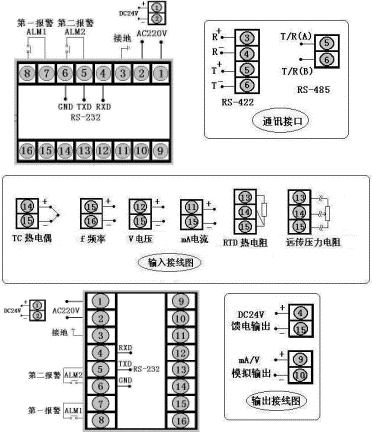

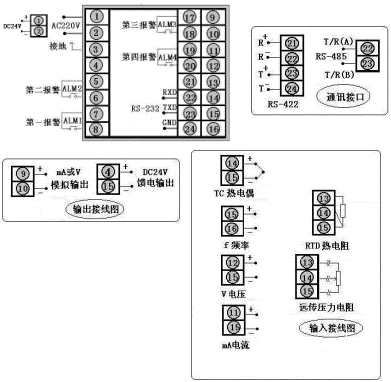

儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

型號	XWP-C803系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	XWP-T803系列（橫式）
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	XWP-S803系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	XWP-T801系列（豎式）
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	XWP-C401、C403系列（橫）	接線圖
儀表外形	儀表尺寸:96×48×140mm 開孔尺寸:92×44mm 重量:240g
型號	XWP-S401、S403系列（豎）
儀表外形	儀表尺寸:48×96×140mm 開孔尺寸:44×92mm 重量:240g
型號	XWP-C901、C903系列	接線圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g
型號	XWP-C701、C703系列	接線圖
儀表外形	儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重量:240g
型號	XWP-C101、C103系列	接線圖
儀表外形	儀表尺寸:48×48×110mm 開孔尺寸:44×44mm 重量:180g

XWP-LED系列數字顯示控制儀型譜表

型號

代碼

說明

XWP -

□ □ □□－□□－□□－□ □－□□

新系列

外形特征

橫式顯示儀表

豎式顯示儀表

外形尺寸

48×48mm

96×48mm（橫），48×96mm（豎）

72×72mm

160×80mm（橫），80×160mm（式）

96×96mm

控制作用

測量顯示

三位式控制

四限控制或四限報警輸出

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

無報警（可省略）

上限控制/報警（四限控制/報警2H）

下限控制/報警（四限控制/報警2L）

第二報警方式

無報警（可省略）

上限控制/報警（四限控制/報警2H）

下限控制/報警（四限控制/報警2L）

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

XWP-LED系列光柱測量顯示控制儀型譜表

型號

代碼

說明

XWP -

T □□□－□□－□□-□□-□□-□

外形尺寸

160×80mm（橫），80×160mm（豎）

控制作用

測量顯示

三位式控制

四限控制或四限報警輸出

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

無報警（可省略）

上限控制/報警（四限控制/報警2H）

下限控制/報警（四限控制/報警2L）

第二報警方式

無報警（可省略）

上限控制/報警（四限控制/報警2H）

下限控制/報警（四限控制/報警2L）

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

顯示方式

橫式顯示儀表

豎式顯示儀表

輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
