儀表特點
人機操作與觀察界面上以中文菜單引導組態操作，以豐富的圖文數據顯示測量結果，以明確的中文信息標識畫面內容的工程涵義，簡潔直觀地給人以"智能"的感受。
可接3路被測信號，根據用戶設定要求完成從信號采集，控制，記錄到傳送的全過程。

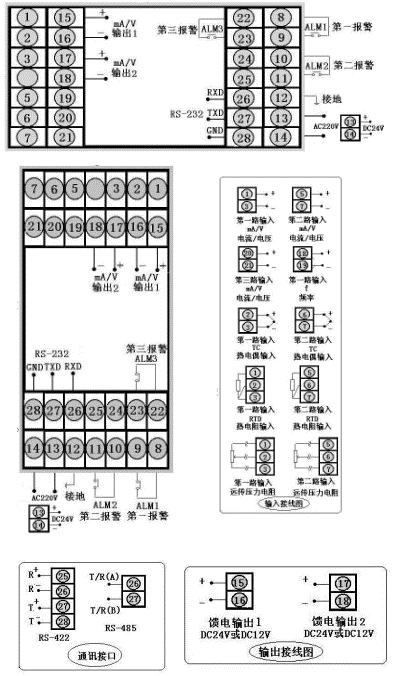

儀表外形及接線圖(以下為基本配線，特殊訂貨參考隨機接線圖)
型號
XWP-LCD-R系列
接 線 圖
儀表外形
儀表尺寸:160×80×140mm 開孔尺寸:152×76 重 量:400g
儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g
XWP-LCD-R無紙記錄儀型譜表
型 號
代 碼
說 明
XWP -LCD-
□□□□□□□□□□□□□□-□□□-□-□-□
大屏幕帶背光液晶顯示儀表
儀表 功能
R
無紙記錄儀表
外形 尺寸
8
160×80mm（橫）80×160mm（豎）
輸入 通道
1
2
3
單路
雙路
三路（第三路只能電壓/電流切換）
控制 作用
01
03
測量記錄
三位式控制
通訊 方式
□
參見"通訊方式"
第一變送輸出
參見"變送輸出方式"
第二變送輸出
第一路輸入類型
□□
參見"輸入類型"
第二路輸入類型
第三路輸入類型
第一報警方式
參見"報警輸出方式"
第二報警方式
第三報警方式
饋電輸出
P
DC24V饋電輸出
供電 方式
W
T
DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形 特征
S
豎式顯示儀表
橫式顯示儀表
輸入類型
代碼
測 量 范 圍
輸入 類型
B
400～1800℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
0 ～1600 ℃
10
Cu50
-50.0～150.0℃
18
特 殊 規 格
用 戶 特 定
K
0 ～1300 ℃
11
Cu100
19
4～20 mA開方
04
E
0 ～1000 ℃
12
4～20 mA
20
0～10mA開方
05
-200～400℃
13
0～10 mA
21
1～ 5 V開方
06
J
0 ～1200 ℃
14
1～5 V
22
0～5 V開方
07
Wre
0 ～2300 ℃
15
0～5 V
23
可切換輸入
詳見下表
08
Pt100
-200～650℃
16
0～20 mA
24
頻率輸入
0～10KHz
全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
